Vorgeformte strukturelle Dehnungsfuge aus zwei Aluminiumprofilen und einem hochwertigen EDPM-Gummi-Mittelkörper, der die strukturellen Fugen überlappend abdecken soll. Die Installation erfolgt nach der Installation des endgültigen Pflasters.

Das rutschfeste Novojunta Pro-Design ermöglicht es, die durch thermische Schwankungen verursachten Spannungen abzubauen und Risse und andere Schäden an der Fahrbahn zu vermeiden. Die Komponenten wurden so konstruiert, dass sie für alle Verkehrstypen geeignete Rutschfestigkeitskoeffizienten bieten. Der Befestigungsflügel verfügt über Senkbohrungen für die perfekte Verbindung mit den empfohlenen Verankerungselementen. Er bietet Platz für leichte Lasten.

Erhältlich in mattem oder natürlichem Silber.

Disponible en color plata mate o natural.

Version: Umfang

Messungen

Technische Eigenschaften

• Legierung: 6063 / AA und ASTM / L-3441 / UNE 38-301-89
• Feuerwiderstand: M4 / UNE 23-727-90
• Abriebfestigkeit: Sehr gut
• Ozonbeständigkeit: Ja / ASTM D1149
• Bruchdehnung:> 300% * ASTM D412
• Arbeitstemperatur: -40ºC / + 120ºC / UNE 53535
• Luftthermische Alterung (70ºC / 70 h):
• Härtevariation: 5 shA / ASTM D573
• Bruchlast: -15% / ASTM D573
• Dehnung: -40% / ASTM D573

Anwendungen

Gebäude und Bauelemente unterliegen Verformungen und geometrischen Abweichungen. Die Anordnung der Dehnungsfugen trägt dazu bei, die Auswirkungen dieser Abweichungen zu verringern

über das gesamte Gebäude, um das Auftreten von Pathologien zu verhindern.

Das CTE (Technical Building Code) in seiner DB-SAE (Building Actions) legt fest, dass in Beton- oder Stahlgebäuden Dehnungsfugen so angeordnet werden, dass keine durchgehenden Elemente von mehr als 40 m vorhanden sind. von Länge.

Novojunta Pro Anti-Slip ist eine Lösung für strukturelle Verbindungen, die aus einer eloxierten Aluminiumstruktur und einem hochwertigen Gummikörper bestehen. Dieses Profil absorbiert die in den Bauelementen erzeugten Spannungen und Verformungen und verhindert so das Auftreten von Rissen oder anderen Pathologien. Es kann vertikal und horizontal sowohl auf Boden- als auch auf Wandfliesen platziert werden. Das Aluminium der Struktur ist Qualanod-zertifiziert, sodass es im Freien oder in Innenräumen installiert werden kann, was eine hohe Beständigkeit und Haltbarkeit garantiert. Der zentrale Gummi kann nach seiner ebenfalls verlängerten Lebensdauer ausgetauscht werden.

Novojunta Pro rutschfest hat eine gerillte Oberfläche, die rutschfeste Eigenschaften verleiht, ideal für die Installation auf Gehwegen. Dieses Profil kann leichten Lastverkehr unterstützen.

Materialien

Aluminium

Novojunta Pro Antideslizante ist ein Profil, das durch Extrudieren von Aluminium hergestellt wird. Das matt silberne Finish wurde eloxiert, wodurch vor allem die Korrosionsbeständigkeit, die mechanische Beständigkeit und das Erscheinungsbild verbessert wurden. Die durchgeführte Eloxierung ist mit dem Qualanod-Gütesiegel versehen, das die Qualität des Prozesses und die daraus resultierenden Profile garantiert. Diese Versiegelung regelt Aussehens- und Farbtests, Dickenmessungen, Versiegelungs- und Imprägnierungskontrolle, Abriebfestigkeit, Lichtechtheit, Essigsalzkammer und Eintauchen in Salpetersäure.

Aluminium ist ein Material mit hervorragenden chemischen und physikalisch-mechanischen Eigenschaften. Es ist leicht, zäh, duktil, formbar und äußerst langlebig. Die Korrosions- und Feuerbeständigkeit ist sehr gut.

Aluminium ist ein hoch geschätztes Material und wird in verschiedenen Bereichen verwendet, insbesondere im Baugewerbe.

Die Transformationsprozesse sind vielfältig, so dass mit hoher Leistung sehr unterschiedliche Geometrien erhalten werden können. Es ist ein recycelbares Material.

EPDM

Der zentrale Körper von Novojunta Pro® Antiskid besteht aus hochwertigem EPDM. EPDM ist ein elastomeres Polymer mit hervorragenden mechanischen Eigenschaften. Es hat eine gute Beständigkeit gegen Abrieb, Verschleiß und Stöße, es ist ein guter Isolator, es widersteht den Elementen und den gängigsten chemischen Produkten und sein Arbeitstemperaturbereich ist breit.

Die hervorragende Erholung nach dem Zusammendrücken ist entscheidend für die Absorptionsfunktion der Verformungen und geometrischen Variationen der Bauelemente.

Unterstützter Verkehr

Novojunta Pro Antideslizante unterstützt leichten Verkehr.

Es ermöglicht Verkehr der Kategorie F gemäß ACI-Standard, American Concrete Institute ACI 302.1R-89 und ACI 360.1R-92 für leichte Fahrzeuge mit einem Gewicht von <= 30 kN und <= 8 Sitzen, ohne den des Fahrers.

Klassifizierungsfahrzeuge FL1 gemäß ACI-Standard, American Concrete Institute ACI 302.1R-89 und ACI 360R-92 mit pneumatischen oder starren Rädern mit einem Nettogewicht von 21 kN und Lasten von bis zu 10 kN. Es ermöglicht eine statische Überlastung von weniger als 1 t / m2 und den Durchgang von Fahrzeugen auf pneumatischen Rädern von weniger als 1 t / Achse, die gemäß NTE-RSC als leichte Belastung von Estrichen klassifiziert sind.

Lineare und zentrierte Last von 0,5 kN.

Diese Klassifizierung wurde aus den Normen ACI 302.1R-89 (Leitfaden für Betonböden und Bauplatten - American Concrete Institute - in Bezug auf die Klassifizierung der Größe der Last, die sie tragen kann) und ACI 360.1R erhalten -92 (Bemessung der Bodenqualitäten, die die sechs gängigen Arten von Bodenbelägen für den Bau beschreibt und sich auf die durch Lastkraftwagen und Transportfahrzeuge verursachten Einwirkungen bezieht) und die Klassifizierung von Lastkraftwagen (basierend auf Nettogewicht, Abmessungen und Ladung, die es befördert).

Installation

Das rutschfeste Modell Novojunta Pro wird zur einfachen Installation vormontiert geliefert. Dieses Profil wurde für die Installation nach Fertigstellung des Pflasters oder der Verkleidung entwickelt und darauf gelegt.

1. Reinigen Sie die Oberflächen und den Spalt der Fuge, in der Sie das Novojunta Pro® Antiskid platzieren möchten, gründlich.
2. Bearbeitung der Löcher für die Befestigungsschrauben auf 100 mm. von jedem Ende und 460 mm zwischen ihnen.
3. Setzen Sie die Hardware ein und reparieren Sie sie gemäß den Anweisungen des Herstellers. Es wird empfohlen, einen Fischer SX 6x30 oder einen ähnlichen Stecker in den oben angegebenen Abständen zu verwenden.
4. Entfernen Sie die Schutzfolie.

Die empfohlenen Anker werden entsprechend den Spannungen dimensioniert, die das Gelenk während seiner Lebensdauer tragen muss. Wenn Sie sich für einen alternativen Anker entscheiden, sollten Sie diesen berücksichtigen.
Novojunta Pro Antideslizante muss in Fugen gleicher Breite eingesetzt werden, niemals in Fugen größerer Breite.

Umfangsbereiche

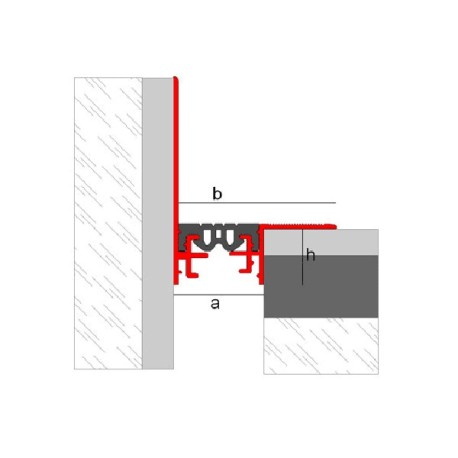

Novojunta Pro Antideslizante ist ein Profil für strukturelle Fugen in Böden und Wänden. Zur Lösung von Strukturfugen in Umfangsbereichen steht das Modell Novojunta Pro Perimetral Overlap zur Verfügung.

Dieses Profil zeigt ein Design, das dem von Novojunta Pro rutschfest entspricht, und ist somit die perfekte Ergänzung für Besprechungsbereiche mit Bauelementen und Umfangsbereichen.

Reinigung und Instandhaltung

Die Reinigung sollte regelmäßig mit einem weichen Tuch erfolgen. Wenn Sie eine neutrale Reinigungsflüssigkeit verwenden, sollten Sie diese mit kaltem Wasser abspülen und trocknen, um überschüssige Feuchtigkeit zu entfernen. Hartnäckige Verschmutzungen können mit geeigneten, leicht abrasiven Reinigungsmitteln entfernt werden. Wenn Sie ein Konservierungsmittel auftragen und eine dünne Schicht wasserabweisend hinterlassen, denken Sie daran, dass es nicht gelb sein, Staub oder Schmutz anziehen oder schillernde Wirkungen haben sollte.

Die Verwendung von Stahlwolle, Schleif- oder Beizprodukten sowie starken Säuren (Salz- und Perchlorsäure), starken Basen (Ätznatron oder Ammoniak) oder kohlensäurehaltigen Lösungen wird nicht empfohlen. Zitronensäure sollte ebenfalls nicht verwendet werden, da sie die schützende Oxidschicht auf der Aluminiumoberfläche löst. Wachse, Vaseline, Lanolin oder dergleichen sind nicht geeignet. Halogenalkanlösungsmittel (Hydrofluorether oder chlorierte Lösungsmittel) und Abbindebeschleuniger, die Chloride enthalten, sollten vermieden werden (Verwenden Sie Nichtchloridbeschleuniger).
