Aplicación y función Schlüter®-DITRA-SOUND es un aislamiento acústico para recubrimientos cerámicos de una lámina pesada en base de polietileno, que lleva incorporada en ambas caras un filtro para el anclaje mecánico del adhesivo. Este tipo de sistemas se ensayan independientemente del fabricante en laboratorios de ensayo correspondientes según la norma DIN EN ISO 140-8.

Para Schlüter®-DITRA-SOUND se ha determinado en una simulación real un valor de mejora de ruido al impacto (ΔLW) de 13 dB. El valor de mejora real de la construcción depende de las circunstancias locales en obra (sistema de construcción) y puede diferir de este valor. Por ello no se puede transmitir los valores de ensayo determinados a la situación en obra. El soporte debe estar plano y capaz de soportar cargas.

Para la colocación de la isonorización acústica Schlüter®-DITRA-SOUND se debe aplicar al soporte un adhesivo cementoso en capa fina, adecuado para este tipo de soporte con una llana dentada de 3 x 3 mm ó 4 x 4 mm. Schlüter®-DITRA-SOUND se coloca con el fi ltro de la parte reversa (lado impreso) sobre el adhesivo recién aplicado, anclándose el fi ltro mecánicamente en el adhesivo. Se debe tener en cuenta el tiempo abierto del adhesivo. A continuación se coloca el recubrimiento cerámico, según las normas de colocación, directamente sobre Schlüter®-DITRA-SOUND, anclándose el adhesivo de capa fina en el filtro de la parte superior de la lámina. De esta forma se consigue un conjunto monolítico del sistema completo.

Transmisión de ruido por impacto / Transmisión de ruido ambiental aéreo

Impactos de objetos y pisadas producen ruidos, que se transmiten directamente a estancias lindantes o plantas inferiores. En este caso se habla de la transmisión de ruido por impacto. Los pavimentos y forjados transmiten este ruido por impacto producido como un ruido ambiental aéreo. La reducción de 10 dB de un ruido por impacto, se percibe como una reducción de un 50 % del ruido ambiental aéreo en el oído humano. El ruido por impacto producido p. e. por la suela dura de un zapato, rebota dentro de una habitación; construcciones ligeras y superfi cies duras favorecen este ruido negativamente, provocando un efecto tambor. La alta densidad

Resumen de las funciones:

a) Aislamiento del ruido por impacto / Aislamiento del ruido ambiental aéreo

El aislante acústico Schlüter®-DITRA-SOUND reduce en 13 dB el ruido por impacto en pavimentos (valores de ensayo según DIN EN ISO 140-8). El material consiste en una lámina pesada que además, absorbe de forma muy efi caz el ruido ambiental aéreo, p. e., producido por pisadas y reduce de esta manera el efecto tambor. De esta forma la placa de aislamiento se puede usar perfectamente en la rehabilitación y saneamiento de edificios, así como en proyectos de nueva construcción. Gracias a su baja altura, de aprox. 3,5 mm y el buen valor de reducción de ruidos, Schlüter®-DITRA-SOUND es ideal para la rehabilitación y el saneamiento de edificios.

b) Capacidad de cubrir fisuras

Con la lámina de aislamiento acústico Schlüter®-DITRA-SOUND se pueden recubrir fisuras, que ya no esperan cambios de nivel ni variaciones importantes de su ancho. Así, las fisuras del soporte no se pueden transmitir al recubrimiento cerámico. En caso necesario se debe instalar un elemento de seguridad para evitar desniveles.

c) Reparto de cargas

Schlüter®-DITRA-SOUND es una lámina pesada no compresible. De esta forma los recubrimientos cerámicos colocados sobre Schlüter®-DITRA-SOUND son altamente resistente a cargas mecánicas. En presencia de altas cargas mecánicas (máx. 5 kN/m²), p. e. en industrias, las baldosas deben tener un grosor y una estabilidad a la presión correspondiente a su campo de aplicación. Se deben tener en cuenta las indicaciones sobre los grosores de baldosas contemplados en las normas alemanas sobre “Recubrimientos cerámicos en zonas con altas agresiones mecánicas”.

Especialmente en zonas con altas agresiones mecánicas se debe tener en cuenta, que en el reverso de las baldosas no queden huecos. En el caso de recubrimientos cerámicos se deben evitar cargas por golpes fuertes con objetos duros.

El formato de las baldosas debe ser mínimo de 5 x 5 cm.

Material

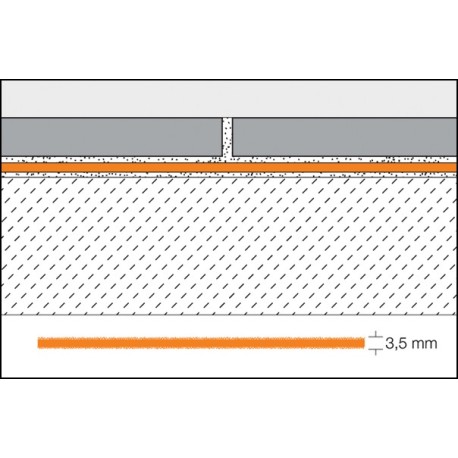

Schlüter®-DITRA-SOUND es una lámina de aislamiento acústico pesada de polietileno con un grosor de aprox. 3,5 mm. La parte delantera y el reverso llevan incorporado un filtro. El polietileno no resiste de forma duradera a los rayos UVA, por lo que se debe evitar una radiación solar intensiva en el almacenamiento.

Propiedades del material y campos de aplicación:
Schlüter®-DITRA-SOUND es resistente a la descomposición, impermeable y capaz de recubrir fi suras. Además es resistente a las fi ltraciones de muchas soluciones acuosas, sales, ácidos y bases, disolventes orgánicos, alcoholes y aceites.

Indicando la concentración esperada, temperatura y tiempo de presencia se debe ensayar la resistencia a agresiones especiales en obras específicas. La densidad a la difusión de vapor de agua es relativamente alta. El material no es tóxico y no causa daños fisiológicos. La lámina de aislamiento acústico Schlüter®-DITRA-SOUND se puede usar en muchos campos de aplicación distintos.

En el caso de presencia de agresiones mecánicas o químicas se debe aclarar la idoneidad del material. A continuación sólo se pueden dar algunas indicaciones generales.

Modo de empleo

1. El soporte ha de estar nivelado, ser suficientemente resistente y no contener elementos que pudieran dificultar la adherencia de la lámina. Medidas de nivelación del soporte se debe realizar previa colocación de la lámina Schlüter®-DITRA-SOUND.
2. Para evitar tensiones y puentes acústicos se debe instalar la cinta perimetral autoadhesiva Schlüter®-DITRA-SOUND-RSK en las zonas de entrega a paredes u otros elementos de construcción.
3. La elección del adhesivo con que se ha de colocar Schlüter®-DITRA-SOUND dependerá del tipo de soporte. El adhesivo se debe adherir al soporte, anclarse mecánicamente al geotextil de la lámina Schlüter®-DITRA-SOUND y endurecer adecuadamente. Sobre la mayoría de los soportes se puede aplicar adhesivos hidráulicos de capa fi na. No obstante, será conveniente comprobar que los materiales escogidos se pueden utilizar conjuntamente.
4. El adhesivo se aplicará sobre el soporte con una llana dentada de 3 x 3 mm ó 4 x 4 mm.
5. La lámina Schlüter®-DITRA-SOUND previamente cortada a medida se colocará con el geotextil inmediatamente en la capa de adhesivo aplicada y se presionará sobre la misma con un fratás o rodillo de presión siguiendo la misma dirección. Se debe respetar el tiempo abierto del adhesivo. Durante la colocación de la lámina Schlüter®-DITRA-SOUND, ésta deberá alinearse correctamente. Las láminas se colocarán a testa y se debe eliminar restos de adhesivo entre las uniones.
6. Para evitar puentes acústicos se debe cubrir todas las uniones entre placas con la cinta adhesiva Schlüter®-DITRA-SOUND- KB.
7. Para evitar que la lámina Schlüter®-DITRA-SOUND colocada sufra daños o se despegue del soporte se recomienda, por ejemplo, colocar tablones de madera (sobre todo, en aquellos lugares donde se transporten materiales).
8. Las baldosas cerámicas se pueden colocar inmediatamente después de la aplicación de la lámina con un adhesivo adecuado para el tipo de baldosa cerámica que se quiera colocar. Para ello se debe aplicar el adhesivo con una llana dentada adecuada para el tipo de baldosa cerámica que se va a colocar. A continuación se colocarán las baldosas sin dejar huecos en su reverso. Sobre todo si se colocan baldosas en pavimentos con una agresión mecánica alta y en zonas exteriores, se deberán evitar estos huecos en el reverso y se debe seguir las recomendaciones de colocación. Se debe tener en cuenta el tiempo abierto del adhesivo. El adhesivo utilizado debe endurecer de forma hidráulica sin entrada de aire y sin pérdida de agua, o bien mediante otra reacción química.
9. Para las juntas de entrega o perimetrales se deberán seguir las recomendaciones de la presente hoja técnica y otras normas del sector vigentes.

Indicaciones

El adhesivo en capa fina utilizado en combinación con Schlüter®-DITRA-SOUND y el recubrimiento, debe ser apto para el campo de aplicación correspondiente y cumplir las exigencias necesarias. En determinados trabajos puede ser favorable la utilización de adhesivos de fraguado rápido.

Si durante la colocación de la lámina se prevé un alto tránsito peatonal o de material, se recomienda la colocación de tablones u otras protecciones sobre la lámina de aislamiento acústico Schlüter®-DITRA-SOUND.

Indicaciones para las juntas de movimiento:

La lámina Schlüter®-DITRA-SOUND se debe cortar en zonas de juntas de movimiento.

Así mismo, de conformidad con las normativas, se deberán transmitir las juntas de movimiento al recubrimiento cerámico. En superficies extensas también se deberán colocar juntas de dilatación en el recubrimiento sobre la lámina Schlüter®-DITRA-SOUND. Dichas juntas deberán colocarse a la distancia recomendada con la normativa correspondiente. Para ello recomendamos la utilización de los diferentes perfi les de la gama Schlüter®-DILEX. Para las juntas estructurales pueden utilizarse Schlüter®- DILEX-BT o Schlüter®-DILEX-KSBT, dependiendo de los movimientos a que se vaya a ver sometido el soporte.

Indicaciones para las juntas perimetrales:

En los perímetros, p. e. en los encuentros entre suelo / pared y elementos de construcción vertical, se debe excluir la aparición de tensiones. Por ello se deben dejar juntas perimetrales y juntas de entrega conforme la normativa vigente, además, lo suficientemente anchas para evitar tensiones. Para ello se deben instalar las cintas perimetrales Schlüter®-DITRA-SOUND-RSK 630 correspondientes. Para un buen acabado de las juntas perimetrales y de entrega entre suelo y pared o la pieza de zócalo, recomendamos los distintos tipos de perfi les de la gama Schlüter®-DILEX.
