Set completo para duchas lineales a nivel de suelo con salida horizontal, que permite su instalación en la zona central o en el encuentro entre el plato de ducha y la pared. Debido a su reducida altura de 60 mm, está especialmente indicado para la rehabilitación y modernización de viviendas. Dispone de un manguito pre-instalado de fábrica, que garantiza la conexión segura a la impermeabilización de la ducha.
Set de desagüe lineal de acero inoxidable V4A con sifón integrado, salida horizontal DN40.
Datos técnicos:
Salida: DN 40
Capacidad de desagüe: 0,45 l/s

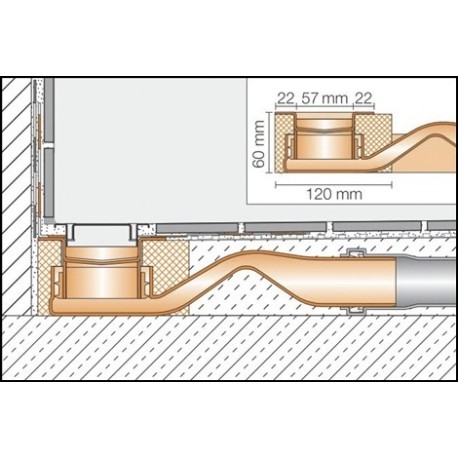

Altura de construcción: 60 mm
Ancho de la rejilla con marco incluido: 74 mm
Longitudes: 50-120 cm a intervalos de 10 cm
Schlüter®-KERDI-LINE es un sistema de desagüe lineal para platos de ducha de obra compuesto por varias piezas para la construcción de duchas a nivel de suelo con baldosas cerámicas, piedra natural y otros recubrimientos.

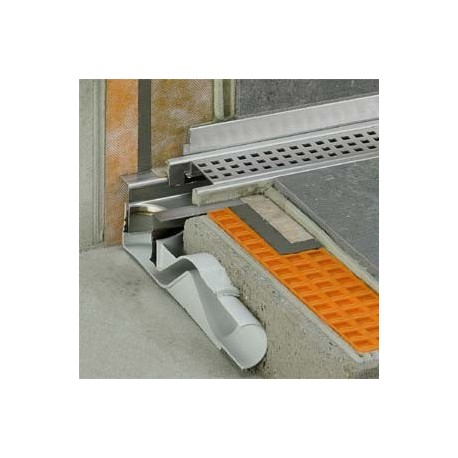

Sobre el ala de fijación de la canaleta de desagüe viene pegado de fábrica el manguito Schlüter®-KERDI. Con este manguito se consigue una unión segura de la canaleta con la impermeabilización, tanto en suelos como en paredes. La superficie visible del marco y la rejilla —en la versión cerrada o con orificios cuadrados— está fabricada en acero inoxidable cepillado. La rejilla también está disponible con una hendidura de 10 mm para poder instalar un revestimiento de cerámica. Además está disponible un elemento portador sin marco, apto para cualquier grosor de cerámica (Schlüter®-KERDI-LINE-D)
Material
Las canaletas hasta 120 cm de longitud están fabricadas en acero inoxidable embutido V4A (material = 1.4404 AISI 316L). A partir de 130 cm, se fabrican mediante procesos de doblado y soldadura en acero inoxidable V4A (1.4404 = material de AISI 316L). Las canaletas disponen de una ala de fijación sobre el que va adherido de fábrica el manguito Schlüter®-KERDI. Se trata de una lámina impermeable fabricada en polietileno flexible con un textil especial por ambas caras.
El cuerpo del desagüe está fabricado en polipropileno (PP) de alta resistencia al impacto. El sifón está fabricado en (PP) polipropileno reforzado con fibra. El elemento portador para la canaleta es de poliestireno expandido (EPS) de alto impacto.
Propiedades del material y campos de aplicación:
Las canaletas, los marcos y las rejillas están clasificados en la categoría K3 según la norma DIN EN 1253 sobre desagües para edificios. Se trata de superficies que no están afectadas por el tráfico rodado, como pueden ser, por ejemplo, cuartos de baño de viviendas, residencias de ancianos, hoteles, escuelas e hileras de lavabos y duchas. Las canaletas, los marcos y las rejillas son aptas para el tránsito de sillas de ruedas. Schlüter®-KERDI-LINE, fabricado en acero inoxidable V4A (material 1.4404 = AISI 316L), está especialmente indicado cuando existen altas agresiones mecánicas o químicas.
Sin embargo, tenga en cuenta que el acero inoxidable no es resistente a todos los agentes químicos, como pueden ser el ácido clorhídrico o fluorhídrico, o determinadas concentraciones de cloro y sales, que en ocasiones pueden estar presentes en productos de limpieza o en piscinas. En casos especiales se debe comprobar la idoneidad de este sistema de desagüe según las agresiones químicas o mecánicas esperadas. Se debe evitar utilizar productos de limpieza agresivos e inadecuados.
Instalación
Schlüter®-KERDI-LINE-F con salida horizontal frontal para platos de ducha de obra
- Coloque el retén labial en el tubo de salida del cuerpo de la canaleta. (Observe la posición)
- Posteriormente, se coloca el cuerpo del desagüe con sifón integrado.
- Coloque el elemento portador de la canaleta sobre un soporte llano y nivelado. Para nivelar las irregularidades y la altura, también se puede instalar y ajustar el elemento portador sobre pegotes de mortero colocados a intervalos regulares, o sobre una capa de nivelación extendida por toda la superficie. En el caso de la versión de pared, la canaleta deberá ajustarse según el grosor del revestimiento de la pared. En la versión central, el elemento portador deberá instalarse de forma simétrica con ayuda de las tiras de relleno que se suministran.
- A continuación, conecte el cuerpo del desagüe a la bajante del edificio. Compruebe el correcto nivel del desagüe y que no existe ninguna fuga.
- Posteriormente, se realiza un recrecido en la zona del plato de ducha con una pendiente del (2%), que deberá enrasarse con el borde superior del elemento portador de la canaleta Schlüter®-KERDI- LINE-F.
- Una vez que el recrecido de la zona del plato de ducha sea transitable, se colocará la lámina impermeable y desolidarizante Schlüter®-DITRA 25 en capa fina (con una llana dentada de 3 x 3 mm o 4 x 4 mm). El tamaño mínimo de la baldosa será de 5 x 5 cm. (véase ficha técnica de producto 6.1).
- Para pegar el manguito Schlüter®-KERDI, aplique sobre la impermeabilización el adhesivo impermeable Schlüter®- KERDI-COLL (véase ficha técnica 8.4) con una llana dentada de 3 x 3 o 4 x 4 mm, y extienda completamente sobre él, el manguito Schlüter®-KERDI. Respete el tiempo abierto del adhesivo. Los encuentros con las paredes deberán rematarse siguiendo las instrucciones del fabricante con las cintas impermeables Schlüter®- KERDI-KEBA, utilizando para ello el adhesivo Schlüter®-KERDI-COLL.
