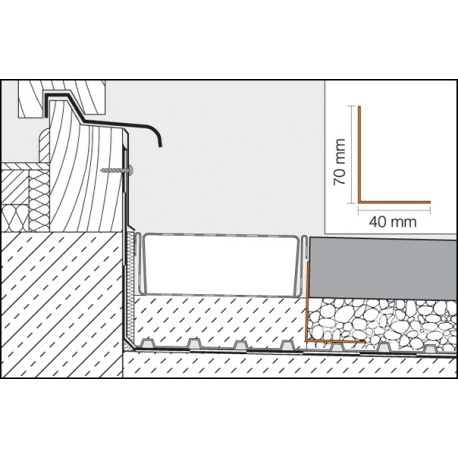

Regleta de acero inoxidable para limitar los recubrimientos de la gravilla o la capa de reparto de cargas.

Aplicaciones y funciones

En impermeabilizaciones de balcones y terrazas es habitual no contar con la altura de empalme necesaria con los elementos de montaje, pasos de puerta, levante de paredes, etc.
La norma DIN 18195, parte 5.7.1.6 establece que la impermeabilización deben elevarse al menos 15cm sobre el borde superior del pavimento.

Por consiguiente, en consonancia con esta norma, los pasos de puerta deben de tener una altura de 15cm. Según las directrices existentes para tejados planos, podemos prescindir del cumplimiento de esta norma si la evacuación de agua está garantizada por otros medios. La instalación de Schlüter®-TROBA-LINE garantiza la evacuación de agua en estas zonas con alturas de empalme reducidas y, además, permite la construcción de edificios sin barreras arquitectónicas en los pasos de puerta de balcones y terrazas.

La canaleta de desagüe Schlüter®-TROBA-LINE-TL se compone de dos piezas perforadas en forma de “U”, una inferior y otra superior, que se instalan sobre el drenaje Schlüter®-TROBA o Schlüter®-TROBA-PLUS.

Schlüter®-TROBA-LINE-TLR es una variante con rejilla en su parte superior que se inserta en la parte inferior de acero inoxidable.

El agua acumulada penetra a través de las perforaciones de la canaleta de desagüe hasta el plano de la impermeabilización. Desde ahí fluye a través de la superficie de drenaje, que está instalada entre la impermeabilización y el pavimento, hasta el desagüe. De este modo se evita la acumulación de agua en las zonas de paso de puerta o en los puntos donde la altura de empalme no sea suficiente.

La canaleta de desagüe Schlüter®-TROBA-LINE-TLG es otra variante, que presenta la parte inferior cerrada y se utiliza para derivar el agua acumulada hacia un punto situado lateralmente.

Colocación

1. En la superficie de caída de la terraza o balcón debe estar instalada una impermeabilización correcta.
2. Instalar la canaleta de suelo Schlüter®-TROBA-LINE sobre puntos de mortero. Para evitar la acumulación de agua en zona de paso de puertas o frente a paredes instalar Schlüter®-TROBA-LINE-TLH en el ajuste de altura. Al instalar Schlüter®-TROBA-LINE se debe tener en cuenta, que el número de puntos de mortero y el ajuste de alturas sobre los que se instale Schlüter®-TROBA-LINE sean adecuados para las cargas a soportar. No se debe fijar con mortero la totalidad de la superficie inferior de la canaleta para garantizar el paso del agua.
3. Por regla general se debe colocar sobre la impermeabilización Schlüter®-TROBA o Schlüter®-TROBA-PLUS a modo de superficie de drenaje y de protección. Independientemente del sistema de colocación del pavimento se debe garantizar un espacio de drenaje, lo suficientemente grande sobre la impermeabilización, para que evacue con seguridad hacia el desagüe el agua que drena Schlüter®-TROBA-LINE.
4. En el caso de que se yuxtapongan diferentes canaletas pueden unirse éstas entre sí utilizando los elementos en “U” que se incluyen (ver figura 1). Estas “U” también pueden emplearse a modo de tapetas de remate final (ver figura 2).
5. Una vez posicionada la canaleta de suelo Schlüter®-TROBA-LINE de la manera indicada se puede proceder a la ejecución del recrecido o la instalación del pavimento elegido.

Refuerzo: Cuando se empleen las canaletas de desagüe Schlüter®-TROBA-LINE-TL y –TGL en los anchos de 110mm o de 160mm puede ser necesario, dependiendo de la carga a soportar por las mismas, instalar el refuerzo Schlüter®-TROBA-LINE-TLV.

Material

La canaleta de desagüe Schlüter®-TROBA-LINE-TL está fabricada en acero inoxidable 1.4301 y se fabrica con chapa de acero inoxidable perforado. La rejilla superior de Schlüter®-TROBA-LINE-TLR está fabricada en acero galvanizado. La parte inferior donde se inserta está fabricada en acero inoxidable.
Propiedades del material y ámbito de aplicación:
La elección del elemento de drenaje previsto, en cuanto a utilización e idoneidad y del ancho a elegir (75mm, 110mm, 160mm), depende directamente del proyecto. Para ello debe valorarse la cantidad de agua a desaguar prevista y las exigencias mecánicas o de otro tipo que deba cumplir el elemento.

Indicaciones

La canaleta de desagüe Schlüter®-TROBA-LINE no requiere de cuidados ni de mantenimientos especiales. Se debe proceder a la limpieza de la canaleta de desagüe y a eliminar posibles obstrucciones cuando sea necesario. Para la limpieza de la parte inferior retirar simplemente la pieza superior y proceder a su limpieza.
