Schlüter®-DITRA-HEAT es una lámina de polipropileno con una estructura de nódulos. El reverso de la lámina está recubierto por un geotextil. Es un soporte para suelos radiantes universal que actua como lámina de desolidarización y que compensa la presión de vapor en el caso de que aparezca humedad en el soporte. Además está diseñada para dar cabida a los cables calefactores.
El soporte sobre el que se coloca debe ser plano y tener suficiente resistencia. Para la colocación de la lámina Schlüter®- DITRA-HEAT se aplica un adhesivo en capa fina apto para el tipo de soporte, con una llana dentada de 6 x 6 mm. En esta capa de adhesivo se coloca la lámina Schlüter®-DITRA-HEAT, que gracias al geotextil de su parte inferior, queda anclada mecánicamente al soporte. Se debe respetar el tiempo abierto de los adhesivos.
Las baldosas cerámicas se colocan con un adhesivo en capa fina sobre la lámina Schlüter®-DITRA-HEAT, anclándose el adhesivo mecánicamente gracias a la estructura de nódulos de la lámina.
Material

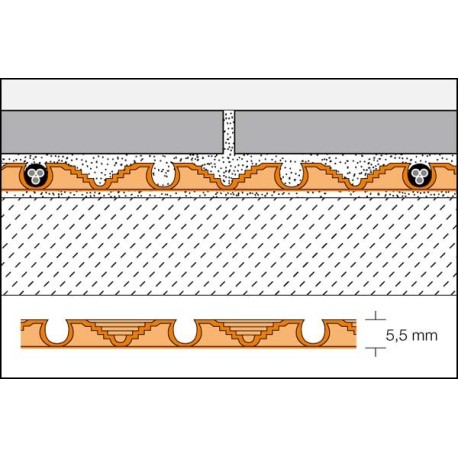

Schlüter®-DITRA-HEAT es una lámina de polipropileno provista en su parte superior de una estructura de nódulos que permite la instalación de suelos radiantes y en su reverso de un geotextil. El grosor de la lámina es de 5,5 mm aproximadamente.
El polipropileno no resiste las exposiciones al sol de larga duración. Por esta razón se recomienda su almacenamiento en un lugar protegido y que no esté expuesto a la radiación solar.
Propiedades del material y campos de aplicación:
Schlüter®-DITRA-HEAT permanece invariable con el paso del tiempo, es impermeable, posee una gran elasticidad y cubre grietas. Además, permanece estable frente a soluciones acuosas, salinas, muchos disolventes orgánicos, alcoholes y aceites.
Una vez se conoce el nivel de concentración, la temperatura y la duración del efecto, es necesario comprobar su resistencia concreta frente a determinados objetos. La densidad de difusión del vapor de agua de la lámina es relativamente alta y el material de que está fabricada es fisiológicamente inofensivo.
Le recomendamos que consulte su utilización en aquellos casos concretos en que la lámina va a verse sometida a determinadas cargas mecánicas o químicas. Cuando se camina sobre recubrimientos colocados sobre la lámina Schlüter®-DITRA-HEAT con calzado de suela dura o se golpea suavemente, es normal que se escuche un ruido hueco.
Modo de empleo
La instalación del sistema suelo radiante eléctrico para calefacción deberá ser realizada por un electricista cualificado (EN 60335-1).
Se deberá proporcionar a los polos del dispositivo, una superficie de contacto mínima de 3 mm para las conexiones del sistema de calefacción. Además, para evitar contactos indirectos, se deberá disponer como protección, regletas de conexión (≤30 mA). A continuación, podrá encontrar más información acerca de la instalación eléctrica de los cables calefactores Schlüter y los sets de regulación. Está información también está disponible en las instrucciones de instalación.
Colocación de la sonda de suelo:
Variante A: La sonda térmica del regulador de temperatura, se posiciona en el tubo corrugado vacío directamente por debajo del soporte de la lámina de desolidarización Schlüter®-DITRA-HEAT. La sonda se introduce por el tubo corrugado protector, a continuación se desliza el manguito. Tanto el tubo protector como el manguito de la sonda, se incluyen en el kit de suministro del regulador.
Variante B: El posicionamiento de la sonda se realiza directamente sobre la lámina de desolidarización Schlüter®-DITRA-HEAT recién colocada. En este caso se debe de prever la instalación de una sonda de reserva, ya que la sonda se cubrirá completamente con el adhesivo para la colocación del recubrimiento y no se podrá cambiar.
- El soporte ha de estar nivelado, ser suficientemente resistente y no contener elementos que pudieran dificultar la adherencia de la lámina. Medidas de nivelación del soporte se deben realizar previa colocación de la lámina Schlüter®-DITRA-HEAT.
- La elección del adhesivo con que se ha de colocar Schlüter®-DITRA-HEAT dependerá del tipo de soporte. El adhesivo se debe adherir al soporte y anclar mecánicamente el geotextil de la parte inferior de la lámina Schlüter®-DITRA- HEAT. Sobre la mayoría de los soportes se pueden aplicar adhesivos hidráulicos de capa fina. No obstante, será conveniente comprobar que los materiales escogidos se pueden utilizar conjuntamente.
- El adhesivo se aplicara sobre el soporte con una llana dentada de 6 x 6 mm.
- La lámina Schlüter®-DITRA-HEAT previamente cortada a medida, se colocara con el geotextil inmediatamente en la capa de adhesivo aplicada y se presionara sobre la misma con una talocha o rodillo de presión siguiendo la misma dirección. Se debe respetar el tiempo abierto del adhesivo. Durante la colocación de la lámina Schlüter®-DITRA-HEAT, esta deberá alinearse correctamente. Así mismo, es conveniente que la colocación de la lámina sea realizada por dos personas de forma que se puedan ayudar. Las láminas se colocaran a testa.
- Para evitar que la lámina Schlüter®-DITRA- HEAT colocada, sufra daños o se despegue del soporte, se recomienda colocar tablones de madera (sobre todo, en aquellos lugares donde se transporten materiales). Estos tablones evitaran que la lámina sea sometida a cargas excesivas.

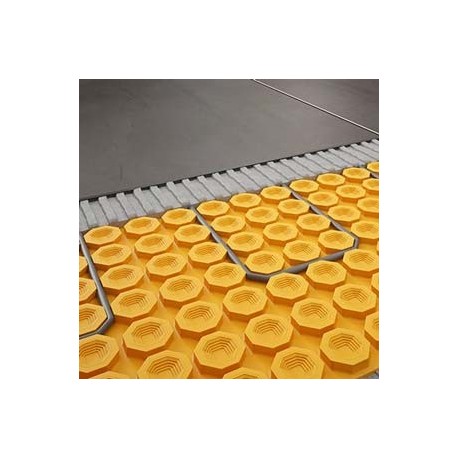

- a) Inmediatamente después de la colocación de la lámina de desolidarización Schlüter®-DITRA-HEAT, se puede empezar con la instalación de los cablés eléctricos con la ayuda de una talocha.
- b) Se debe de prever una cavidad en la zona para la colocación de la terminación de la sonda térmica.
- La distancia entre nódulos de la lámina de desolidarización es de 3 cm. La distancia de colocación entre cables de calefacción no debe ser menor de 9 cm (cada tres nódulos). Distancias inferiores provocan sobrecalentamientos y deterioros en la construcción. Los cables eléctricos no deben tocarse ni cruzarse. Durante los trabajos de instalación no se deben pisar directamente los cables eléctricos.
- La transición del cable de calefacción a la línea de conexión (manguito de empalme) está marcada con una impresión como descrito. En la conexión hay una marca adicional “Übergang/ Connection”. El recorrido posterior de la línea de conexión lleva la impresión “KALT/COLD”. Este conductor frío (4m) se conecta directamente a la caja de conexión o al regulador. Se puede cortar el conductor frío hasta un máximo de 1 m antes de la transición frío -calor (Übergang/Connection). No está permitido cortar el cable de calefacción. Nota: Schlüter®-DITRA-HEAT no posee funciones de sellado. Para una impermeabilización será necesario cubrir la lámina Schlüter®-DITRA-HEAT en toda su superficie con la lámina Schlüter®-KERDI. Véase ficha técnica de producto 8.1 Schlüter®-KERDI.
- Tras la instalación y la prueba de funcionamiento del cable calefactor de acuerdo con las instrucciones Schlüter®-DITRA- HEAT-E, se puede colocar las baldosas con adhesivo de capa fina, que cumpla con las especificaciones del recubrimiento. Es conveniente llenar los huecos de la lámina de desolidarización con la parte lisa de una llana dentada (los cables de calefacción y manguitos deben quedar totalmente cubiertos por el adhesivo), a continuación aplicar el adhesivo con la parte dentada de la llana. Las baldosas se colocan en el adhesivo sin que queden huecos en el reverso. El tamaño de los dientes de la llana se debe adecuar al formato de la baldosa cerámica. Se debe tener en cuenta el tiempo abierto del adhesivo.
- Para las juntas de movimiento y perimetrales se deben seguir las recomendaciones de la ficha técnica. Nota: el adhesivo utilizado en combinación con Schlüter®-DITRA-HEAT y el recubrimiento, debe ser adecuado para la utilidad al que va destinado y cumplir con las especificaciones correspondientes.
Indicaciones
El adhesivo que se ha utilizado en combinación con la lámina Schlüter®-DITRA-HEAT y el recubrimiento debe ser adecuado y adaptarse a la utilidad que se va a dar en el campo de aplicación.
Se recomienda la utilización de Schlüter®-DITRA-HEAT si el material de recubrimiento es sensible a la humedad (como ocurre con la piedra natural o las baldosas aglomeradas con resina sintética) o puede producirse la presencia de humedad en su parte posterior (debido a que el recrecido no ha secado suficientemente). En este caso se deberá sellar la unión entre láminas Schlüter®-DITRA-HEAT con el adhesivo Schlüter®-KERDI-COLL en combinación con la banda de sellado de 12,5 cm Schlüter®- KERDI-KEBA.
En determinados casos es conveniente usar adhesivos de fraguado rápido. Si la lámina se coloca en zonas con mucho tránsito o destinadas al transporte de material, se recomienda la colocación de tablones sobre la lámina Schlüter®-DITRA-HEAT para protegerla durante el proceso de colocación del pavimento.
Indicaciones para las juntas de movimiento:
La lámina Schlüter®-DITRA-HEAT se debe cortar en zonas de juntas de movimiento estructurales. El cable calefactor no podrá instalarse sobre las juntas estructurales. Así mismo, de conformidad con las normativas, se deberán transmitir las juntas de movimiento al recubrimiento cerámico. En superficies extensas también se deberán colocar juntas de dilatación en el recubrimiento sobre la lámina Schlüter®- DITRA-HEAT.
Dichas juntas deberán colocarse a la distancia recomendada en la normativa correspondiente.
Le recomendamos la utilización de los distintos tipos de perfiles Schlüter®- DILEX. Para las juntas estructurales puede utilizar Schlüter®-DILEX-BT o Schlüter®-DILEXKSBT dependiendo de las tensiones a que se vaya a ver sometido el soporte. En las zonas de entrega, como por ejemplo, entre las baldosas y las estructuras verticales (paredes o columnas), es conveniente evitar la aparición de tensiones.
Por tanto, las juntas perimetrales y de entrega deberán colocarse en un ancho correcto y cumplir la normativa vigente para evitar dichas tensiones. Recomendamos la utilización de los diferentes perfiles de la gama Schlüter®-DILEX.
