Plinthe en aluminium de haute qualité polyvalent avec de nombreuses applications pouvant être utilisées comme bordure, plinthe en aluminium ou plinthe en aluminium comme finition sur des surfaces verticales. Le profil a une surface visible de 10 mm de largeur et un espace libre de 39 mm, ce qui offre la possibilité d'accueillir différentes bandes LED insérées à l'intérieur.
Avec les bandes LED LIPROTEC-ES, un éclairage direct et homogène est obtenu grâce à l'utilisation affleurante des diffuseurs.
De la même manière, d'autres matériaux décoratifs, comme la céramique ou le bois, peuvent être utilisés, insérant ces éléments dans l'espace libre.
Pour faciliter la liaison entre la surface lisse de l'aluminium et la céramique, le ruban auto-adhésif avec géotextile Schlüter®-DESIGNBASE-HVL sera appliqué. Le profil offre la possibilité de loger le câble d'alimentation des bandes LED.
D'autre part, DESIGNBASE-QD avec sa surface visible de 60 mm peut être utilisé comme profil de plinthe avec possibilité de loger le câblage ou comme profil de finition pour les plans de travail de cuisine en combinaison avec KERDI-BOARD 38 mm. DESIGNBASE-QD se combine parfaitement avec les profils des séries -QUADEC, -RONDEC et -DESIGNLINE.
Pour une union simple et élégante des profils DESIGNBASE-QD dans les coins intérieurs et extérieurs, ainsi que dans la finition de ceux-ci, son embout correspondant est disponible. Les diffuseurs et les composants sont utilisés de manière interchangeable dans l'assemblage.
Matériaux
DESIGNBASE-QD est disponible dans les matériaux suivants:
Profil:
- AE = Aluminium anodisé naturel mat
Diffuseur:
- PMMA = polyméthacrylate de méthyle
Propriétés des matériaux et domaines d'application
Dans certains cas, l'adéquation du type de matériau doit être vérifiée en fonction des charges chimiques ou mécaniques attendues. Voici quelques conseils généraux qui peuvent être donnés.
DESIGNBASE-QD-AE (aluminium anodisé). L'aluminium a une couche de surface anodisée qui n'est pas perturbée lors d'une utilisation normale. La détérioration de l'anodisé ne peut être réparée qu'au moyen d'une nouvelle laque.
Les surfaces visibles doivent être protégées de l'abrasion et des rayures éventuelles. L'aluminium est sensible aux milieux alcalins.
Les matériaux qui contiennent de la colle de ciment en combinaison avec l'humidité, agissent de manière alcaline et peuvent provoquer de la corrosion en fonction du niveau de concentration et du temps d'exposition (formation d'hydroxyde d'aluminium). Par conséquent, tout ciment ou matériau de jointoiement restant doit être retiré immédiatement. Évitez également de couvrir la surface d'un film protecteur.
Les diffuseurs LIPROTEC sont en PMMA (polyméthacrylate de méthyle), une matière plastique légère et translucide. Les surfaces visibles doivent être protégées de l'abrasion et des rayures éventuelles. Les restes de ciment ou de coulis seront immédiatement enlevés.
Les produits contenant de l'alcool ainsi que les produits de nettoyage contenant> 5% de tensioactifs peuvent endommager le diffuseur.
Remarque
Les profilés avec leurs diffuseurs doivent être positionnés de manière à ce que l'eau ne puisse pas s'accumuler à l'intérieur.
La faible génération de chaleur de la LED peut provoquer de petites expansions du profil et du diffuseur.
Mode d'emploi
Remarque: Pour l'installation des profils LED, ainsi que pour la planification et le câblage ultérieur, les instructions de montage LIPROTEC doivent être respectées.

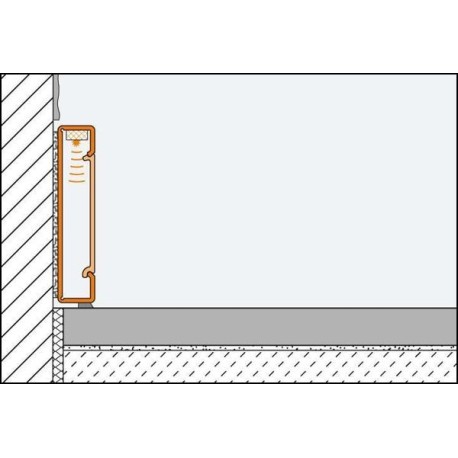

Comme profil de plinthe éclairé par des diffuseurs Schlüter ou comme support pour d'autres matériaux décoratifs
A. Collage avec KERDI-FIX
- Dans la version éclairée, percez le profil pour l'entrée de câble et ébavurez le trou.
- DESIGNBASE-QD sera collé avec un adhésif de montage KERDI-FIX ou un matériau équivalent. Appliquer l'adhésif à l'extérieur du profilé, qui sera collé plus tard. Avant d'appliquer l'adhésif, les surfaces doivent être correctement nettoyées et dégraissées avec les produits appropriés.
- Enlever l'excédent et les traces d'adhésif avec les produits de nettoyage appropriés.
B. Collé avec un adhésif céramique traditionnel.
- Dans la version éclairée, percez le profil pour l'entrée de câble et ébavurez le trou.
- Appliquer préalablement le ruban auto-adhésif DESIGNBASE-HVL, les surfaces doivent être correctement nettoyées et dégraissées avec les produits appropriés.
- Là, où DESIGNBASE-QD doit être positionné, appliquez un adhésif céramique traditionnel et appuyez le profil sur toute sa surface.
- Les surfaces sensibles doivent être travaillées avec des matériaux et des outils appropriés, qui ne peuvent pas provoquer de rayures ou de dommages. Le mortier ou le matériau de jointoiement sera immédiatement retiré des zones visibles.

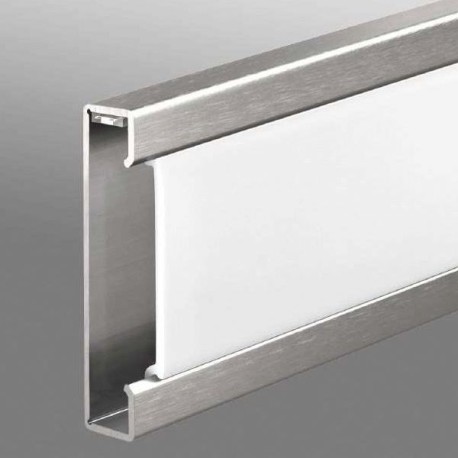

Montage du diffuseur Designbase-QDD
Placez le diffuseur dans la bonne position et appuyez jusqu'à ce que vous entendiez le clip correspondant, comme indiqué sur l'image.
Assemblage d'éléments décoratifs tels que des céramiques ou des décorations en bois
Avant d'appliquer l'adhésif sur la zone de collage interne, les surfaces doivent être correctement nettoyées et dégraissées avec les produits appropriés.
Appliquez un adhésif céramique traditionnel et appuyez l'élément décoratif sur toute sa surface.
Montage en tant que profil de conception avec une surface visible de 60 mm
DESIGNBASE-QD sera collé avec un adhésif de montage KERDI-FIX ou un matériau équivalent. Appliquer l'adhésif sur les zones de 10 mm de large pour un collage ultérieur. Avant d'appliquer l'adhésif, les surfaces doivent être correctement nettoyées et dégraissées avec les produits appropriés.
Enlever l'excédent et les traces d'adhésif avec les produits de nettoyage appropriés.
Montage en tant que profilé d'extrémité du panneau de construction KERDI-BOARD de 38 mm
DESIGNBASE-QD sera collé avec un adhésif de montage KERDI-FIX ou un matériau équivalent. Appliquer l'adhésif sur la zone intérieure du profilé pour un collage ultérieur. Avant d'appliquer l'adhésif, les surfaces doivent être correctement nettoyées et dégraissées avec les produits appropriés.
