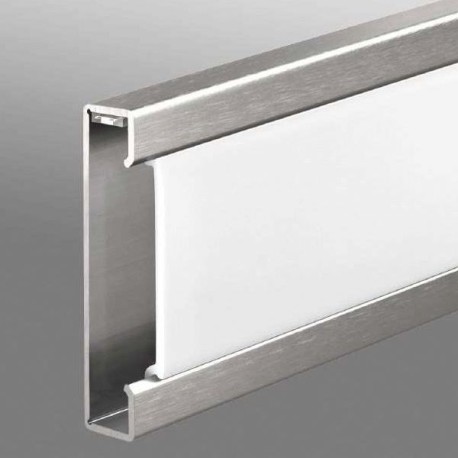

Profilo battiscopa versatile in alluminio di alta qualità con numerose applicazioni che possono essere utilizzate come bordo, battiscopa in alluminio o battiscopa in alluminio come finitura su superfici verticali. Il profilo ha una superficie visibile di 10 mm di larghezza e uno spazio libero di 39 mm, che offre la possibilità di alloggiare diverse strisce LED inserite al suo interno.
Con le strisce LED LIPROTEC-ES, l'illuminazione diretta e omogenea si ottiene attraverso l'uso a filo dei diffusori.
Allo stesso modo, è possibile utilizzare altri materiali decorativi, come la ceramica o il legno, inserendo questi elementi nello spazio libero.
Per facilitare il legame tra la superficie liscia in alluminio e la ceramica, verrà applicato il nastro autoadesivo con geotessile Schlüter®-DESIGNBASE-HVL. Il profilo offre la possibilità di alloggiare il cavo di alimentazione delle strisce LED.

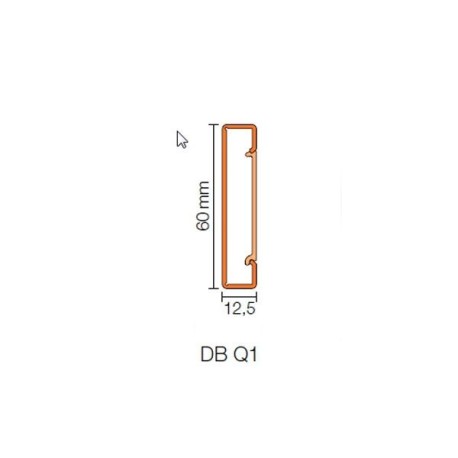

D'altra parte, DESIGNBASE-QD con la sua area visibile di 60 mm può essere utilizzato come profilo battiscopa con possibilità di alloggiamento di cavi o come profilo di finitura per piani cucina in combinazione con KERDI-BOARD 38 mm. DESIGNBASE-QD si combina perfettamente con i profili delle serie -QUADEC, -RONDEC e -DESIGNLINE.
Per un collegamento semplice ed elegante dei profili DESIGNBASE-QD negli angoli interni ed esterni, nonché nella finitura degli stessi, è disponibile il cappuccio terminale corrispondente. Diffusori e componenti sono usati in modo intercambiabile nell'assieme.
Materiale
DESIGNBASE-QD è disponibile nei seguenti materiali:
Profilo:
- AE = alluminio anodizzato naturale opaco
Diffusore:
- PMMA = polimetilmetacrilato
Proprietà dei materiali e campi di applicazione
In alcuni casi, l'idoneità del tipo di materiale deve essere verificata in base ai carichi chimici o meccanici previsti. Ecco alcuni suggerimenti generali che possono essere dati.
DESIGNBASE-QD-AE (alluminio anodizzato). L'alluminio ha uno strato superficiale anodizzato che non viene disturbato durante il normale utilizzo. Il deterioramento dell'anodizzato può essere riparato solo con una nuova lacca.
Le superfici visibili devono essere protette da abrasioni e possibili graffi. L'alluminio è sensibile ai media alcalini.
I materiali che contengono la colla di cemento in combinazione con l'umidità, agiscono alcalini e possono causare corrosione a seconda del livello di concentrazione e del tempo di esposizione (formazione di idrossido di alluminio). Pertanto, qualsiasi residuo di cemento o materiale di stuccatura deve essere rimosso immediatamente. Inoltre, evitare di coprire la superficie con una pellicola protettiva.
I diffusori LIPROTEC sono realizzati in PMMA (polimetilmetacrilato), materiale plastico leggero e traslucido. Le superfici visibili devono essere protette da abrasioni e possibili graffi. I resti di cemento o materiale da stuccatura saranno rimossi immediatamente.
I prodotti che contengono alcol e i prodotti per la pulizia con> 5% di tensioattivi possono causare danni al diffusore.
Nota
I profili con i loro diffusori devono essere posizionati in modo tale che l'acqua non possa accumularsi all'interno.
La bassa generazione di calore del LED può causare piccole espansioni del profilo e del diffusore.
Come usare
Nota: per l'installazione dei profili LED, nonché per la pianificazione e il successivo cablaggio, è necessario osservare le istruzioni di montaggio LIPROTEC.

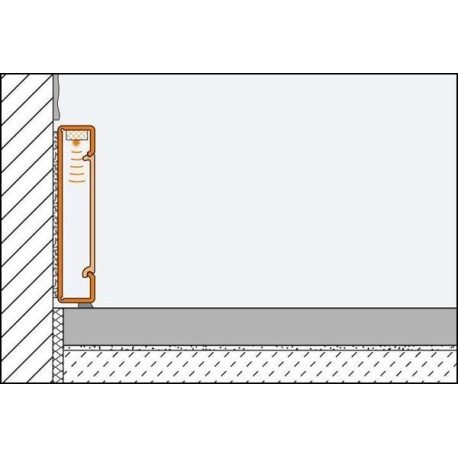

Come profilo per battiscopa illuminato dai diffusori Schlüter o come supporto per altri materiali decorativi
A. Incollaggio con KERDI-FIX
- Nella versione illuminata, praticare il profilo per l'ingresso del cavo e sbavare il foro.
- DESIGNBASE-QD sarà incollato con adesivo di montaggio KERDI-FIX o materiale equivalente. Applicare l'adesivo sulla parte esterna del profilo, che verrà applicato in seguito. Prima di applicare l'adesivo, le superfici devono essere adeguatamente pulite e sgrassate con i prodotti appropriati.
- Rimuovere l'eccesso e le tracce di adesivo con i prodotti di pulizia appropriati.
B. Legato con adesivo ceramico tradizionale.
- Nella versione illuminata, praticare il profilo per l'ingresso del cavo e sbavare il foro.
- Applicare il nastro autoadesivo DESIGNBASE-HVL in precedenza, le superfici devono essere adeguatamente pulite e sgrassate con i prodotti appropriati.
- Lì, dove deve essere posizionato DESIGNBASE-QD, applicare l'adesivo ceramico tradizionale e premere il profilo su tutta la sua superficie.
- Le superfici sensibili devono essere lavorate con materiali e strumenti adeguati, che non possono causare graffi o danni. La malta o il materiale di stuccatura saranno rimossi immediatamente dalle aree visibili.
Montaggio del diffusore Designbase-QDD
Posiziona il diffusore nella posizione corretta e premi fino a quando senti la clip corrispondente come mostrato nell'immagine.
Assemblaggio di elementi decorativi come ceramiche o decorazioni in legno
Prima di applicare l'adesivo sull'area di incollaggio interna, le superfici devono essere adeguatamente pulite e sgrassate con i prodotti appropriati.
Applicare l'adesivo ceramico tradizionale e premere l'elemento decorativo su tutta la sua superficie.
Montaggio come profilo di progetto con una superficie visibile di 60 mm
DESIGNBASE-QD sarà incollato con adesivo di montaggio KERDI-FIX o materiale equivalente. Applicare l'adesivo sulle aree larghe 10 mm per un successivo incollaggio. Prima di applicare l'adesivo, le superfici devono essere adeguatamente pulite e sgrassate con i prodotti appropriati.
Rimuovere l'eccesso e le tracce di adesivo con i prodotti di pulizia appropriati.
Montaggio come profilo terminale del pannello da costruzione KERDI-BOARD da 38 mm
DESIGNBASE-QD sarà incollato con adesivo di montaggio KERDI-FIX o materiale equivalente. Applicare l'adesivo sulla parte interna del profilo per un successivo incollaggio. Prima di applicare l'adesivo, le superfici devono essere adeguatamente pulite e sgrassate con i prodotti appropriati.
