Giunto di dilatazione interamente in alluminio, destinato al posizionamento in giunti strutturali. Grazie al suo design, ammette movimenti dimensionali evitando crepe a seguito dell'espansione e della contrazione degli elementi costruttivi.

Questo profilo è ideale per applicazioni con traffico leggero e pesante grazie alla sua eccezionale capacità di carico. Può essere installato con pavimentazioni di diversi spessori utilizzando i diversi pezzi combinabili disponibili e la sua faccia scanalata conferisce proprietà antiscivolo.

Il profilo è presentato coperto con pellicola protettiva e con separatori per supportare l'installazione. Disponibile in argento opaco o naturale.

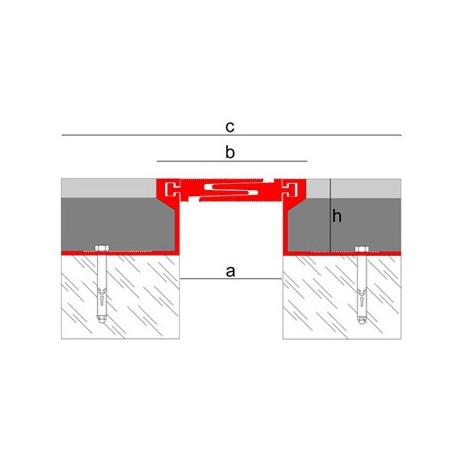

Dimensioni

• a: 50 mm
• b: 71 mm
• c: 154 mm
• h: 20, 35, 50, 70 mm
• Lunghezza: 2,50 ml

Applicazioni

Gli edifici e gli elementi costruttivi sono soggetti a deformazioni e variazioni geometriche. La disposizione dei giunti di dilatazione contribuisce a ridurre gli effetti che queste variazioni hanno sull'edificio nel suo insieme, prevenendo la comparsa di patologie.

Il CTE (Technical Building Code) nel suo DB-SAE (Building Actions), stabilisce che in edifici in cemento o acciaio, i giunti di dilatazione saranno disposti in modo tale che non vi siano elementi continui superiori a 40 m. di lunghezza.

Novojunta Pro Móvil è una soluzione per giunti strutturali costituita da una struttura composta da diversi pezzi di alluminio. Questo profilo assorbe le sollecitazioni e le deformazioni prodotte negli elementi costruttivi, prevenendo la comparsa di crepe o altre patologie. Può essere posizionato sia verticalmente che orizzontalmente su pavimenti e rivestimenti. La finitura anodizzata è certificata da Qualanod, che garantisce alta resistenza e durata sia all'esterno che all'interno. Questo profilo può essere installato tra pavimenti di diversi spessori grazie alle possibili combinazioni tra pezzi.

Novojunta Pro Móvil ha una faccia scanalata che gli conferisce proprietà antiscivolo, ideali per l'installazione su marciapiedi. La sua eccellente capacità di carico lo rende adatto a traffico leggero o pesante, soddisfacendo i requisiti più esigenti.

Caratteristiche tecniche e prove

• Lega: 6063 (L-3441 / 38-337)
• Resistenza al fuoco: M0 (UNE 23-727-90)
• Resistenza all'abrasione: molto buona *
• Solidità alla luce: eccellente *
• Aspetto e colore: EN 12373-1 *
• Carico lineare centrato (ingombro della ruota rigido): 7263 N / AIMME
• Carico superficiale 200x200 (ruota pneumatica a impronta): 45102N / Adattamento della sezione 13.6.1 (Resistenza al carico statico) della norma UNE EN 60598-2-13: 2007)

* Alluminio anodizzato

Materiale

Novojunta Pro Móvil è un profilo realizzato con estrusione di alluminio. La finitura argento opaco è stata anodizzata, migliorando principalmente attraverso questo processo la sua resistenza alla corrosione, resistenza meccanica e aspetto. L'anodizzazione effettuata ha il sigillo di qualità Qualanod, che garantisce la qualità del processo e i profili risultanti. Questo sigillo regola i test di aspetto e colore, misure di spessore, controllo di tenuta e impregnazione, resistenza all'abrasione, solidità alla luce, camera di sale acetico e immersione in acido nitrico.

L'alluminio è un materiale con eccellenti proprietà chimiche e fisico-meccaniche. È leggero, resistente, duttile, malleabile e altamente resistente. La sua resistenza alla corrosione e al fuoco è molto buona.

L'alluminio è un materiale molto apprezzato e utilizzato in vari settori, in particolare nelle costruzioni. I suoi processi di trasformazione sono molteplici, quindi è possibile ottenere geometrie molto diverse con prestazioni elevate. È un materiale riciclabile.

Traffico supportato

Novojunta Pro Móvil è in grado di supportare traffico pesante e leggero.

Consente il traffico di categoria G secondo lo standard ACI, American Concrete Institute, ACI 302.1R-89 e ACI 360.1R-92, per veicoli medi di peso netto> = a 30 kN e <= a 160 kN, distribuiti su due assi.

Autocarri con ruote pneumatiche o rigide delle classi FL1, 2, 3 e 4 con peso netto fino a 60 kN e carico fino a 40 kN, con un carico totale per asse di 90 kN, secondo gli standard ACI 302.1R-89 e ACI 360R- 92.

Consente il sovraccarico statico inferiore a 5 t / m2 e il passaggio di veicoli su ruote pneumatiche inferiori a 2,5 t / asse, classificati come carichi medi su massetti secondo NTE-RSC.

Trasportare veicoli fino a 38 kN per asse, nei modelli a un asse. Può raggiungere 60 kN per asse di fronte al traffico lento.

Questa classificazione è stata ottenuta dalle norme ACI 302.1R-89 (Guida per pavimenti in calcestruzzo e lastre di costruzione - American Concrete Institute - in riferimento alla classificazione dell'entità del carico che può sopportare) e ACI 360.1R -92 (Progettazione del gradi di pavimenti, che descrivono i sei tipi comuni di pavimenti per l'edilizia e si riferiscono alle azioni indotte da camion e mezzi di trasporto) e alla classificazione dei camion (in base al peso netto, alle dimensioni e al carico che trasporta).

Installazione

Il modello Novojunta Pro Mobile viene fornito pre-assemblato per una facile installazione. Incorpora distanziatori in plastica sul lato esposto per accelerare la corretta installazione.

Se è necessario installare un profilo di giunzione tra pavimenti di diverso spessore, è possibile farlo combinando i diversi pezzi disponibili. Novojunta Pro Móvil combina funzionalità e versatilità e può essere installato in più situazioni.

La sua installazione può essere con o senza una membrana di tenuta, essendo un elemento opzionale sebbene sempre raccomandato. L'installazione è la stessa, ignorando i passaggi relativi al posizionamento della membrana.

Per l'installazione con una membrana sigillante:

• Pulisci accuratamente le superfici in cui posizionerai Novojunta Pro Móvil. Prendi la membrana sigillante e rimuovi il film che copre l'area con adesivo.
• Posizionare la membrana di tenuta sui lati del giunto, assicurandosi che si verifichi una corretta adesione.
• Allineare correttamente la membrana e lasciare una curva sufficiente per consentirne la libera circolazione.
• Posizionare il profilo sulla membrana di tenuta già installata.
• Meccanizzare i fori per le viti di fissaggio ogni 200 mm.
• Inserire gli elementi di fissaggio e ancorarli seguendo le raccomandazioni del produttore. Si consiglia l'uso dell'ancoraggio standard Fischer FSA 8/40 o simile.
• Installare il raccordo o la pavimentazione su entrambi i lati del giunto.
• Rimuovere la pellicola protettiva e i distanziatori in plastica dalla superficie di Novojunta Pro Móvil.

Le ancore consigliate sono dimensionate in base alle sollecitazioni che il giunto dovrà sostenere durante la sua vita utile. Se si sceglie di utilizzare un'ancora alternativa, è necessario prenderla in considerazione.

Quando si sceglie l'altezza del giunto richiesta, tenere conto dell'altezza che le ancore sporgono sopra l'ala di fissaggio.

La larghezza di Novojunta Pro Móvil è valida per giunti di larghezza uguale o inferiore. Non installare mai questo profilo su un giunto più largo.

Pulizia e manutenzione

La pulizia deve essere eseguita periodicamente con un panno morbido. Se si sceglie di utilizzare un liquido detergente neutro, è necessario sciacquarlo con acqua fredda e asciugarlo per rimuovere l'umidità in eccesso. Lo sporco ostinato può essere rimosso con idonei detergenti leggermente abrasivi. Se si applica un conservante, oltre a lasciare un sottile strato di idrorepellente, tenere presente che non deve essere giallo, attirare polvere o sporco o avere effetti iridescenti.

Si sconsiglia l'uso di lana d'acciaio, prodotti abrasivi o di decapaggio nonché acidi forti (cloridrico e perclorico), basi forti (soda caustica o ammoniaca) o soluzioni gassate. L'acido citrico non deve inoltre essere utilizzato poiché dissolve lo strato di ossido protettivo sulla superficie dell'alluminio. Cere, vaselina, lanolina o simili non sono adatti. Dovrebbero essere evitati i solventi alaloalanici (idrofluoroeteri o solventi clorurati) e gli acceleranti di presa contenenti cloruri (usare acceleratori non clorurati).
