Giunti di dilatazione fino a 40 mm di larghezza, costituiti da profili in alluminio perforato alla base per ricevere i fissaggi e un inserto in gomma sintetica che supporta i movimenti multidirezionali.
Questa gamma di prodotti è altamente funzionale, è possibile combinare sia profili che gomme. Pertanto, se è necessario installarlo, ad esempio, su pavimenti di diverse altezze, è possibile acquisire i pezzi in base alle nostre esigenze. La gomma sintetica resiste alle intemperie, alle variazioni termiche, all'usura e all'umidità.
Le finiture lisce sono l'opzione più adatta per luoghi con elevati requisiti di igiene come gli ospedali.
Disponibile in nero o grigio con finitura liscia o a coste.

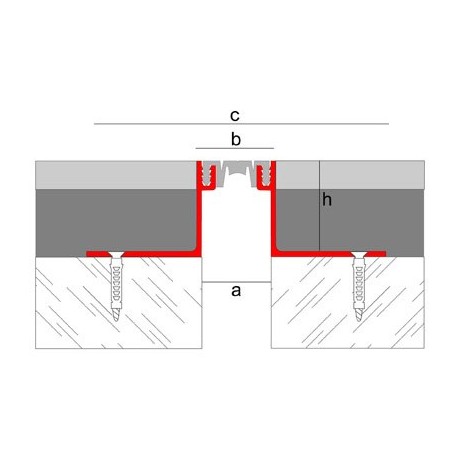

Dimensioni
| Altezza del profilo (h) |
Larghezza del giunto (a) |
Larghezza visibile (b) |
Larghezza totale (c) |
Tipo di gomma |
Movimento in gomma liscia |
Movimento di gomma scanalato |
| 12,50 mm |
20 mm |
24 mm |
104 mm |
Liscia / scanalata |
8 mm (+/-4) |
10 mm (+/-5) |
| 22 mm |
20 mm |
24 mm |
104 mm |
Liscia / scanalata |
8 mm (+/-4) |
10 mm (+/-5) |
| 40 mm |
20 mm |
24 mm |
120 mm |
Liscia / scanalata |
8 mm (+/-4) |
10 mm (+/-5) |
| 50 mm |
20 mm |
24 mm |
160 mm |
Liscia / scanalata |
8 mm (+/-4) |
10 mm (+/-5) |
| 80 mm |
20 mm |
24 mm |
130 mm |
Liscia / scanalata |
8 mm (+/-4) |
10 mm (+/-5) |
| 12,50 mm |
30 mm |
34 mm |
114 mm |
Liscia / scanalata |
10 mm (+/-5) |
12 mm (+/-6) |
| 22 mm |
30 mm |
34 mm |
114 mm |
Liscia / scanalata |
10 mm (+/-5) |
12 mm (+/-6) |
| 40 mm |
30 mm |
34 mm |
130 mm |
Liscia / scanalata |
10 mm (+/-5) |
12 mm (+/-6) |
| 50 mm |
30 mm |
34 mm |
170 mm |
Liscia / scanalata |
10 mm (+/-5) |
12 mm (+/-6) |
| 80 mm |
30 mm |
34 mm |
140 mm |
Liscia / scanalata |
10 mm (+/-5) |
12 mm (+/-6) |
| 12,50 mm |
40 mm |
44 mm |
124 mm |
Liscia / scanalata |
12 mm (+/-6) |
14 mm (+/-7) |
| 22 mm |
40 mm |
44 mm |
124 mm |
Liscia / scanalata |
12 mm (+/-6) |
14 mm (+/-7) |
| 40 mm |
40 mm |
44 mm |
140 mm |
Liscia / scanalata |
12 mm (+/-6) |
14 mm (+/-7) |
| 50 mm |
40 mm |
44 mm |
180 mm |
Liscia / scanalata |
12 mm (+/-6) |
14 mm (+/-7) |
| 80 mm |
40 mm |
44 mm |
150 mm |
Liscia / scanalata |
12 mm (+/-6) |
14 mm (+/-7) |
Applicazioni
Gli edifici e gli elementi costruttivi sono soggetti a deformazioni e variazioni geometriche. La disposizione dei giunti di dilatazione contribuisce a ridurre gli effetti che queste variazioni hanno sull'edificio nel suo insieme, prevenendo la comparsa di patologie.
Il CTE (Technical Building Code) nel suo DB-SAE (Building Actions), stabilisce che in edifici in cemento o acciaio, i giunti di dilatazione saranno disposti in modo tale che non vi siano elementi continui superiori a 40 m. di lunghezza.

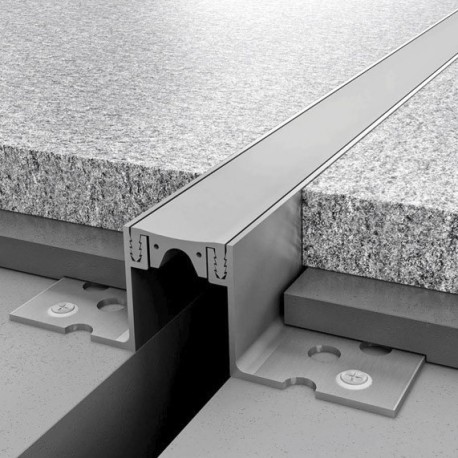

Novojunta Pro Basic è una soluzione per giunti strutturali composta da due pezzi di alluminio perforati alla base per ricevere i fissaggi e uniti da un profilo in gomma sintetica con capacità di movimento. Questo profilo assorbe le sollecitazioni e le deformazioni prodotte negli elementi costruttivi, prevenendo la comparsa di crepe o altre patologie. Ideale per il posizionamento su pavimenti, pareti e soffitti.
Novojunta Pro Basic è un sistema comune, facile da installare e adatto a traffico leggero / medio. Viene posizionato prima del lavoro, essendo a filo del pavimento
Caratteristiche tecniche
- Resistenza all'abrasione: eccellente
- Resistenza agli agenti atmosferici: molto buona
- Elasticità: molto buona
- Temperatura di funzionamento: -50ºC / +80 ºC
Materiale
Alluminio
I profili laterali Novojunta Pro Basic sono realizzati con estrusione di alluminio. L'alluminio è un materiale con eccellenti proprietà chimiche e fisico-meccaniche. È leggero, resistente, duttile, malleabile e altamente resistente. La sua resistenza alla corrosione e al fuoco è molto buona.
L'alluminio è un materiale molto apprezzato e utilizzato in vari settori, in particolare nelle costruzioni. I suoi processi di trasformazione sono molteplici, quindi è possibile ottenere geometrie molto diverse con prestazioni elevate. È un materiale riciclabile.
Gomma sintetica
Il corpo centrale Novojunta Pro Basic è realizzato in gomma sintetica di alta qualità. Questa gomma ha la capacità di assorbire i movimenti multidirezionali e ha eccellenti proprietà meccaniche: grande elasticità, moderata resistenza agli agenti atmosferici, resistenza all'umidità e all'usura dovuta all'abrasione e alle variazioni termiche (-50ºC / + 80ºC).
Carica supporto
Novojunta Pro Basic supporta carichi leggeri / medi, incluso il traffico pedonale e veicolare. Permette il passaggio di veicoli con ruote pneumatiche (DIN 1072) fino a 35 kN e ammette il passaggio occasionale di traffico pesante con ruote pneumatiche.
Installazione
Il modello Novojunta Pro Basic viene consegnato smontato. Ciò consente molteplici combinazioni tra profili e gomme che possono essere adattate ogni volta alle esigenze del cliente.
- Pulire le superfici su cui verrà installata la guarnizione.
- Posizionare i profili allineati con il bordo del giunto. Assicurarsi che la larghezza sia adeguata per accogliere la gomma in un secondo momento.
- Macchina i fori per l'hardware di fissaggio.
- Rixare la guarnizione con i fissaggi forniti.
- Continuare con l'esecuzione del marciapiede fino al termine.
- Infine, inserire la gomma nelle scanalature dei profili in alluminio e allinearla con la superficie. Puoi usare un martello di gomma.
Pulizia e manutenzione
La pulizia deve essere eseguita periodicamente con un panno morbido e un liquido detergente neutro, sciacquando bene con acqua fredda e asciugando bene per rimuovere l'umidità in eccesso. Lo sporco ostinato può essere rimosso con idonei detergenti leggermente abrasivi.
Si sconsiglia l'uso di lana d'acciaio, prodotti abrasivi o di decapaggio nonché acidi forti (cloridrico e perclorico), basi forti (soda caustica o ammoniaca) o soluzioni gassate. L'acido citrico non deve inoltre essere utilizzato in quanto dissolve lo strato di ossido protettivo sulla superficie dell'alluminio. Cere, vaselina, lanolina o simili non sono adatti. Dovrebbero essere evitati i solventi alaloalanici (idrofluoroeteri o solventi clorurati) e gli acceleranti di presa contenenti cloruri (usare acceleratori non clorurati).
