Composizione della confezione per L=2,50 m:

• 1 pezzo di grondaia (parte n. 1)
• 1 pezzo di rivestimento 2,50 + 0,50 m (pezzo nº 8)
• 1 pz di elemento di collegamento (parte n. 9)
• 8 pezzi di viti

Composizione della confezione per L=1,50 m:

• 1 pezzo di grondaia (parte n. 1)
• 1 pezzo di rivestimento 1,50 + 0,50 m (parte n. 8)
• 1 pezzo di elemento di collegamento (parte n. 9)
• 4 pezzi di viti

Applicazione e funzione

Schlüter BARIN è un sistema di gronda per balconi e terrazzi comprensivo di tutti gli elementi necessari per una perfetta installazione, quali angoli interni ed esterni, connettori, terminali, pluviali, tubi di scarico, viti di fissaggio e supporti.

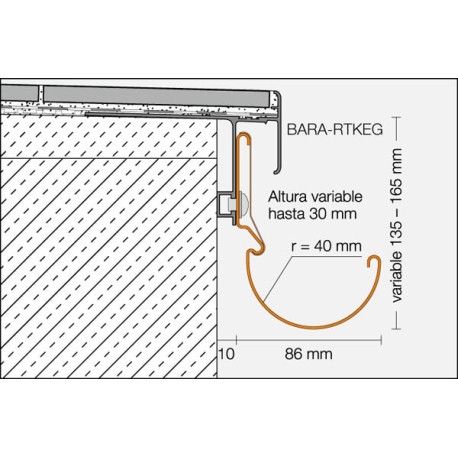

Schlüter BARIN viene fissato con delle viti ai profili della serie Schlüter BARA ed in particolare a Schlüter BARA-RKLT, -RTK, -RTKE, -RTKEG o -RTP.

Grazie a delle asole presenti sulla parte posteriore degli elementi di gronda è possibile modificare la pendenza fino a 30 mm. Tutti gli elementi accessori dalla gamma Schlüter BARIN vengono fissati alla gronda con un sistema ad incastro.

Materiale

Tutti gli elementi di gronda Schlüter BARIN così come gli angoli interni ed esterni, i connettori, i terminali e i relativi pezzi accessori (pluviali, gomiti, tubi a T, manicotti, cappucci etc.) sono realizzati in alluminio colorato.

Caratteristiche del materiale e campi di applicazione:

Schlüter BARIN è in alluminio colorato. La verniciatura della superficie in alluminio non sbiadisce e resiste agli agenti atmosferici e ai raggi UV. Nel caso la superficie sia a vista è necessario proteggere il profilo da eventuali azioni abrasive.

Posa

1. Tagliare alla lunghezza desiderata gli elementi di gronda Schlüter BARIN ed agganciarli con le viti in dotazione al profilo della serie Schlüter BARA precedentemente installato. Grazie ai fori ovali è possibile creare una pendenza, se richiesto.
2. Per sigillare due elementi di gronda utilizzare l’apposito connettore, che verrà agganciato lasciando la giunzione nel suo centro.
3. Grazie ad una guarnizione in gomma inserita nel connettore è possibile garantire la completa tenuta della giunzione.
4. Inserire eventuali elementi speciali come angoli interni ed esterni, agganciandoli con le viti in dotazione al profilo Schlüter BARA precedentemente installato. Chiudere le giunzioni utilizzando l’apposito connettore posizionato centrale rispetto alla giunzione. Non vi è alcuna differenza di montaggio tra l’angolo da 90° e quello da 135°.
5. Per connettere un pluviale al sistema di gronda è necessario installare prima il pezzo speciale da 20 cm con tubo di scarico, avvitandolo al profilo Schlüter BARA. Le zone di giunzione devono essere sigillate con i connettori appositi, posizionati centralmente rispetto alla zona di giunzione.
6. I tappi di chiusura vengono posizionati contro la gronda dal basso e poi fissati con il connettore.
7. Tutti i fori ovali e le viti di fissaggio vengono coperte da un profilo di copertura con sistema di aggancio a incastro.
8. A posa ultimata incollare i copriangolari.

Nota

Il sistema di gronda Schlüter BARIN non necessita di particolare cura o manutenzione.

La superficie in alluminio colorato non sbiadisce. Danneggiamenti visibili sulla superficie possono essere eliminati tramite riverniciatura.
