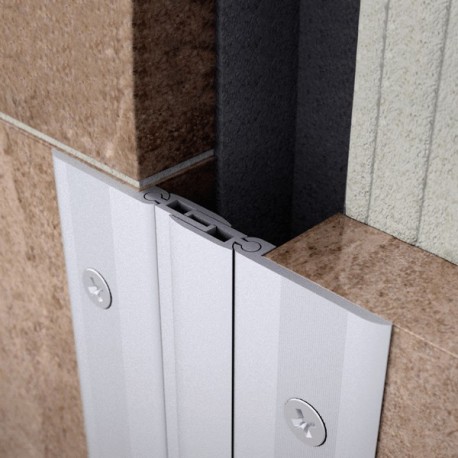

Giunto di dilatazione strutturale in alluminio anodizzato che supporta movimenti con 6 gradi di libertà. È progettato per larghezze dei giunti di 30 mm. Per l'installazione dopo il completamento di pavimenti e rivestimenti, viene fornito pre-assemblato e facilmente installabile. Disponibile in argento opaco.
Versione: Normale - Centrata
Versione: Perimetro
Misure
- Altezza (h): 3,8 mm
- Larghezza giunto (a): 30 mm
- Larghezza visibile (b): 82 mm
- Movimento orizzontale: 9,4 mm (+/- 4,7)
- Movimento verticale: 5 mm (+/- 2,5)
Caratteristiche tecniche
- Materiale: alluminio anodizzato
- Lunghezza: 2,50 ml
- Lega: 6063 (L-3441 / 38-337)
- Resistenza al fuoco: M0 (UNE 23-727-90)
- Resistenza all'abrasione: molto buona
- Solidità alla luce: eccellente
- Aspetto e colore: EN 12373-1
Applicazioni
Gli edifici e gli elementi costruttivi sono soggetti a deformazioni e variazioni geometriche. La disposizione dei giunti di dilatazione contribuisce a ridurre gli effetti che queste variazioni hanno sull'edificio nel suo insieme, prevenendo la comparsa di patologie.
Il CTE (Technical Building Code) nel suo DB-SAE (Building Actions) stabilisce che in edifici in cemento o acciaio, i giunti di dilatazione saranno disposti in modo tale che non vi siano elementi continui superiori a 40 m. di lunghezza.
Novojunta Pro AL30 è una soluzione per giunti strutturali appositamente progettata per la posa dopo la posa del pavimento. È costituito da una serie di pezzi in alluminio uniti da giunti sferici che consentono il movimento su tutti e tre gli assi. Questo profilo assorbe le sollecitazioni e le deformazioni prodotte negli elementi costruttivi, prevenendo la comparsa di crepe o altre patologie. Ideale per il posizionamento su pavimenti.
Grazie al suo design, Novojunta Pro AL30 è abbastanza integrato con la pavimentazione, coprendo giunti fino a 30 mm. Realizzato interamente in alluminio anodizzato.
Materiale
Novojunta Pro AL30 è un profilo realizzato con estrusione di alluminio. I profili sono stati anodizzati, migliorando principalmente attraverso questo processo la loro resistenza alla corrosione, resistenza meccanica e aspetto. L'anodizzazione effettuata ha il sigillo di qualità Qualanod, che garantisce la qualità del processo e i profili risultanti. Questo sigillo regola i test di aspetto e colore, misure di spessore, controllo di tenuta e impregnazione, resistenza all'abrasione, solidità alla luce, camera di sale acetico e immersione in acido nitrico.
L'alluminio è un materiale con eccellenti proprietà chimiche e fisico-meccaniche. È leggero, resistente, duttile, malleabile e altamente resistente. La sua resistenza alla corrosione e al fuoco è molto buona.
Carica supporto
Novojunta Pro AL30 supporta carichi leggeri / medi, incluso il traffico pedonale e veicolare. Supporta il traffico dei veicoli con ruote pneumatiche fino a 30 kN (DIN 1072).
Installazione
Novojunta Pro AL30, come tutti i giunti strutturali Emac®, viene fornito pre-assemblato e la sua installazione
È molto semplice. È progettato per larghezze dei giunti di 30 mm.
Per installare la guarnizione:
- Pulisci a fondo le superfici in cui posizionerai Novojunta Pro AL30.
- Posizionare Novojunta Pro AL30, come ricevuto, sul divario comune.
- Rimuovere la pellicola protettiva e far scorrere i pezzi laterali, che sosterranno il profilo, fino a quando si fermano con il bordo del giunto.
- Accertarsi che le parti abbiano un buon contatto, che si consiglia la larghezza del giunto e che i fori siano allineati correttamente.
- Inserire i dispositivi di fissaggio e ancorarli secondo le raccomandazioni del produttore. Si consiglia l'uso di una spina Fischer SX 4x20 o simile con la vite DIN 7982 n. 4.
Le ancore consigliate sono dimensionate in base alle sollecitazioni che il giunto dovrà sostenere durante la sua vita utile. Se si sceglie di utilizzare un'ancora alternativa, è necessario prenderla in considerazione.
La larghezza del giunto necessaria per prestazioni ottimali è di 30 mm. Se si installa questo profilo in larghezze leggermente più grandi o più piccole, è necessario tenere presente che la sua capacità di movimento varierà a seconda della larghezza del giunto in cui è installato.
Pulizia e manutenzione
La pulizia deve essere eseguita periodicamente con un panno morbido e un liquido detergente neutro, sciacquando bene con acqua fredda e asciugando bene per rimuovere l'umidità in eccesso. Lo sporco ostinato può essere rimosso con idonei detergenti leggermente abrasivi.
Si sconsiglia l'uso di lana d'acciaio, prodotti abrasivi o di decapaggio nonché acidi forti (cloridrico e perclorico), basi forti (soda caustica o ammoniaca) o soluzioni gassate. L'acido citrico non deve inoltre essere utilizzato in quanto dissolve lo strato di ossido protettivo sulla superficie dell'alluminio. Cere, vaselina, lanolina o simili non sono adatti. Dovrebbero essere evitati i solventi alaloalanici (idrofluoroeteri o solventi clorurati) e gli acceleranti di presa contenenti cloruri (usare acceleratori non clorurati).
