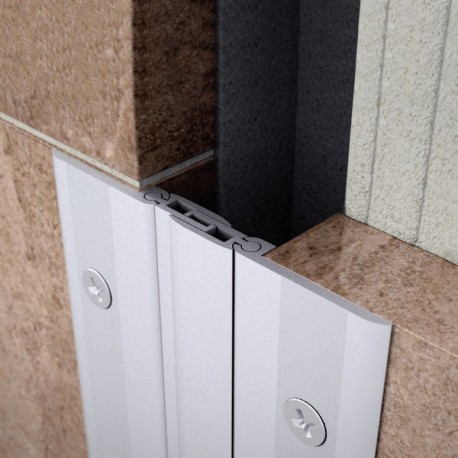

Junta de dilatação estrutural em alumínio anodizado que suporta movimentos com 6 graus de liberdade. Ele é projetado para larguras de juntas de 30 mm. Para instalação após a conclusão dos pisos e paredes, é fornecido pré-montado e facilmente instalado. Disponível em prata mate.

Versão: Normal - Centrado

Versão: Perimeter

Medidas

• Altura (h): 3.8mm
• Largura da junta (a): 30 mm
• Largura visível (b): 82 mm
• Movimento horizontal: 9,4 mm (+/- 4,7)
• Movimento vertical: 5 mm (+/- 2,5)

Características tecnicas

• Material: Alumínio Anodizado
• Comprimento: 2,50 ml
• Liga: 6063 (L-3441 / 38-337)
• Resistência ao fogo: M0 (UNE 23-727-90)
• Resistência à abrasão: Muito bom
• Solidez à luz: Excelente
• Aparência e cor: EN 12373-1

Formulários

Edifícios e elementos de construção estão sujeitos a deformações e variações geométricas. O arranjo das juntas de dilatação contribui para reduzir os efeitos dessas variações no edifício como um todo, evitando o aparecimento de patologias.

O CTE (Código Técnico de Construção), em seu DB-SAE (Ações de Construção), estabelece que em edifícios de concreto ou aço, as juntas de dilatação serão dispostas de forma que não haja elementos contínuos superiores a 40 m. de comprimento.
O Novojunta Pro AL30 é uma solução para juntas estruturais especialmente projetadas para a colocação após a colocação do pavimento. Consiste em um conjunto de peças de alumínio unidas por juntas esféricas que permitem o movimento nos três eixos. Esse perfil absorve as tensões e deformações produzidas nos elementos construtivos, impedindo o aparecimento de trincas ou outras patologias. Ideal para colocação em pisos.

Devido ao seu design, o Novojunta Pro AL30 é bastante integrado ao pavimento, cobrindo juntas de até 30 mm. Feito inteiramente de alumínio anodizado.

Materiais

O Novojunta Pro AL30 é um perfil feito com extrusão de alumínio. Os perfis foram anodizados, melhorando principalmente através deste processo sua resistência à corrosão, resistência mecânica e aparência. A anodização realizada possui o selo de qualidade Qualanod, que garante a qualidade do processo e os perfis resultantes. Este selo regula os testes de aparência e cor, medições de espessura, controle de vedação e impregnação, resistência à abrasão, solidez à luz, câmara de sal acético e imersão em ácido nítrico.

O alumínio é um material com excelentes propriedades químicas e físico-mecânicas. É leve, resistente, dúctil, maleável e altamente durável. Sua resistência à corrosão e ao fogo é muito boa.

Suporte de carga

O Novojunta Pro AL30 suporta cargas leves / médias, incluindo tráfego de pedestres e veículos. Oferece suporte ao tráfego de veículos com rodas pneumáticas de até 30 kN (DIN 1072).

Instalação

O Novojunta Pro AL30, como todas as juntas estruturais Emac®, é fornecido pré-montado e sua instalação
É muito simples. Ele é projetado para larguras de juntas de 30 mm.

Para instalar a junta:

1. Limpe completamente as superfícies onde você vai colocar o Novojunta Pro AL30.
2. Coloque o Novojunta Pro AL30, conforme recebido, na folga da junta.
3. Remova o filme protetor e deslize as peças laterais, que apoiarão o perfil, até que parem com a borda da junta.
4. Verifique se as peças fazem um bom contato, se a largura da junta é recomendada e se os orifícios estão alinhados corretamente.
5. Insira os prendedores e ancore-os de acordo com as recomendações do fabricante. Recomenda-se o uso de um plugue Fischer SX 4x20 ou similar com o parafuso DIN 7982 nº 4.

As âncoras recomendadas são dimensionadas de acordo com as tensões que a junta terá que suportar durante sua vida útil. Se você optar por usar uma âncora alternativa, leve-a em consideração.

A largura da junta necessária para o desempenho ideal é de 30 mm. Se você instalar esse perfil em larguras um pouco maiores ou menores, lembre-se de que sua capacidade de movimento variará dependendo da largura da junta em que está instalada.

Limpeza e manutenção

A limpeza deve ser feita periodicamente com uma esfregona macia e um líquido de limpeza neutro, enxaguando bem com água fria e secando bem para remover o excesso de umidade. A sujidade persistente pode ser removida com agentes de limpeza levemente abrasivos adequados.

O uso de lã de aço, produtos abrasivos ou de decapagem, bem como ácidos fortes (clorídrico e perclórico), bases fortes (soda cáustica ou amônia) ou soluções carbonatadas não é recomendado. O ácido cítrico também não deve ser usado, pois dissolve a camada de óxido protetor na superfície do alumínio. Ceras, vaselina, lanolina ou semelhante não são adequadas. Solventes de haloalcano (hidrofluoroéteres ou solventes clorados) e aceleradores de endurecimento contendo cloretos devem ser evitados (use aceleradores não clorados).
