Junta de dilatação feita inteiramente de alumínio, destinada à colocação em juntas estruturais. Devido ao seu design, admite movimentos dimensionais, evitando rachaduras, como conseqüência da expansão e contração dos elementos da construção.

Esse perfil é ideal para aplicações com tráfego leve e pesado, graças à sua excelente capacidade de carga. Pode ser instalado com pavimentos de diferentes espessuras, usando as diferentes peças combináveis ​​disponíveis e sua face ranhurada lhe confere propriedades antiderrapantes.

O perfil é apresentado coberto com filme protetor e com separadores para apoiar a instalação. Disponível em prata mate ou natural.

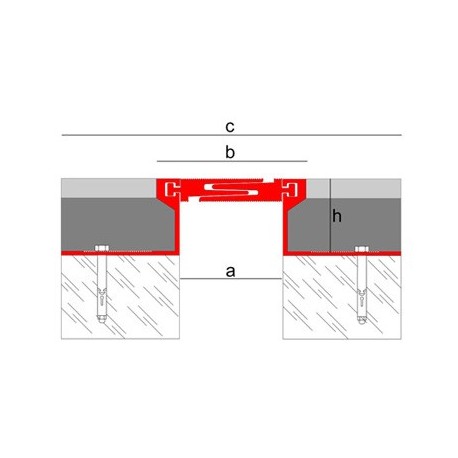

Dimensões

• a: 50 mm
• b: 71 mm
• c: 154 mm
• h: 20, 35, 50, 70 mm
• Comprimento: 2,50 ml

Formulários

Edifícios e elementos de construção estão sujeitos a deformações e variações geométricas. O arranjo das juntas de dilatação contribui para reduzir os efeitos dessas variações no edifício como um todo, impedindo o aparecimento de patologias.

O CTE (Código Técnico de Construção), em seu DB-SAE (Ações de Construção), estabelece que em edifícios de concreto ou aço, as juntas de dilatação serão dispostas de forma que não haja elementos contínuos superiores a 40 m. de comprimento.

O Novojunta Pro Móvil é uma solução para juntas estruturais, formada por uma estrutura composta por várias peças de alumínio. Esse perfil absorve as tensões e deformações produzidas nos elementos construtivos, impedindo o aparecimento de trincas ou outras patologias. Pode ser colocado na vertical e na horizontal nos ladrilhos do chão e da parede. O acabamento anodizado é certificado pela Qualanod, que garante alta resistência e durabilidade ao ar livre e em ambientes fechados. Este perfil pode ser instalado entre pisos de diferentes espessuras, graças às combinações possíveis entre as peças.

O Novojunta Pro Móvil possui uma face estriada que lhe confere propriedades antiderrapantes, ideais para instalação em pavimentos. Sua excelente capacidade de carga o torna adequado para tráfego leve ou pesado, atendendo aos requisitos mais exigentes.

Características técnicas e ensaios

• Liga: 6063 (L-3441 / 38-337)
• Resistência ao fogo: M0 (UNE 23-727-90)
• Resistência à abrasão: Muito bom *
• Solidez à luz: excelente *
• Aparência e cor: EN 12373-1 *
• Carga linear centralizada (pegada rígida das rodas): 7263N / AIMME
• Carga de superfície 200x200 (roda pneumática de pegada): 45102N / Adaptação da seção 13.6.1 (Resistência à carga estática) da norma UNE EN 60598-2-13: 2007)

* Alumínio anodizado

Materiais

O Novojunta Pro Móvil é um perfil feito com extrusão de alumínio. O acabamento prata fosco foi anodizado, melhorando principalmente através deste processo sua resistência à corrosão, resistência mecânica e aparência. A anodização realizada possui o selo de qualidade Qualanod, que garante a qualidade do processo e os perfis resultantes. Este selo regula os testes de aparência e cor, medições de espessura, controle de vedação e impregnação, resistência à abrasão, solidez à luz, câmara de sal acético e imersão em ácido nítrico.

O alumínio é um material com excelentes propriedades químicas e físico-mecânicas. É leve, resistente, dúctil, maleável e altamente durável. Sua resistência à corrosão e ao fogo é muito boa.

O alumínio é um material altamente valorizado e utilizado em vários setores, principalmente na construção civil. Seus processos de transformação são múltiplos, de modo que geometrias muito diferentes podem ser obtidas com alto desempenho. É um material reciclável.

Tráfego suportado

O Novojunta Pro Móvil é capaz de suportar tráfego leve.

Permite tráfego de categoria G de acordo com o padrão ACI, American Concrete Institute, ACI 302.1R-89 e ACI 360.1R-92, para veículos médios de peso líquido> = a 30 kN e <= a 160 kN, distribuídos por dois eixos.

Caminhões com rodas pneumáticas ou rígidas das classificações FL1, 2, 3 e 4 com peso líquido de até 60 kN e carga de até 40 kN, com carga total de eixo de 90 kN, conforme a norma ACI 302.1R-89 e ACI 360R- 92.

Permite uma sobrecarga estática inferior a 5 t / m2 e a passagem de veículos em rodas pneumáticas inferiores a 2,5 t / eixo, classificadas como cargas médias em mesas de acordo com a NTE-RSC.

Veículos de transporte de até 38 kN por eixo, nos modelos de eixo único. Pode atingir 60 kN por eixo em face do tráfego lento.

Essa classificação foi obtida nas Normas ACI 302.1R-89 (Guia para pisos de concreto e lajes de construção - American Concrete Institute - em referência à classificação da magnitude da carga que pode suportar) e ACI 360.1R -92 (Projeto da graus de pisos, que descrevem os seis tipos comuns de pisos para construção e se referem às ações induzidas por caminhões e veículos de transporte) e a classificação dos caminhões (com base no peso líquido, dimensões e carga que transporta).

Instalação

O modelo Novojunta Pro Mobile é fornecido pré-montado para facilitar a instalação. Incorpora espaçadores de plástico no lado exposto para acelerar a instalação correta.

Se você precisar instalar um perfil de junta entre pisos de diferentes espessuras, poderá fazê-lo combinando as diferentes peças disponíveis. O Novojunta Pro Móvil combina recursos com versatilidade e pode ser instalado em várias situações.

Sua instalação pode ser com ou sem membrana de vedação, sendo um elemento opcional, embora sempre recomendado. A instalação é a mesma, ignorando as etapas relativas à colocação da membrana.

Para instalação com uma membrana de vedação:

1. Limpe completamente as superfícies onde você vai colocar o Novojunta Pro Móvil. Pegue a membrana de vedação e remova o filme que cobre a área com adesivo.
2. Coloque a membrana de vedação nas laterais da junta, garantindo a aderência adequada.
3. Alinhe a membrana corretamente e deixe uma curva suficiente para permitir seu movimento livre.
4. Coloque o perfil na membrana de vedação já instalada.
5. Mecanize os orifícios dos parafusos de fixação a cada 200 mm.
6. Insira os elementos de fixação e ancore-os seguindo as recomendações do fabricante. Recomenda-se o uso da âncora Standard Fischer FSA 8/40 ou similar.
7. Instale o revestimento ou o pavimento em ambos os lados da junta.
8. Remova o filme protetor e os espaçadores de plástico da superfície do Novojunta Pro Móvil.

As âncoras recomendadas são dimensionadas de acordo com as tensões que a junta terá que suportar durante sua vida útil. Se você optar por usar uma âncora alternativa, leve-a em consideração.

Ao escolher a altura de junta necessária, leve em consideração a altura que as âncoras se projetam acima da asa de fixação.

A largura do Novojunta Pro Móvil é válida para juntas de largura igual ou menor. Nunca instale esse perfil em uma junta mais larga.

Limpeza e manutenção

A limpeza deve ser feita periodicamente com um pano macio. Se você optar por usar um líquido de limpeza neutro, ele deverá ser lavado com água fria e seco para remover o excesso de umidade. A sujidade persistente pode ser removida com agentes de limpeza levemente abrasivos adequados. Se você aplicar um conservante, além de deixar uma fina camada de repelente à água, lembre-se de que ele não deve ser amarelo, atrair poeira ou sujeira ou ter efeitos iridescentes.

O uso de lã de aço, produtos abrasivos ou de decapagem, bem como ácidos fortes (clorídrico e perclórico), bases fortes (soda cáustica ou amônia) ou soluções carbonatadas não é recomendado. O ácido cítrico também não deve ser usado, pois dissolve a camada de óxido protetor na superfície do alumínio. Ceras, vaselina, lanolina ou semelhante não são adequadas. Solventes de haloalcano (hidrofluoroéteres ou solventes clorados) e aceleradores de endurecimento contendo cloretos devem ser evitados (use aceleradores que não sejam cloretos).
